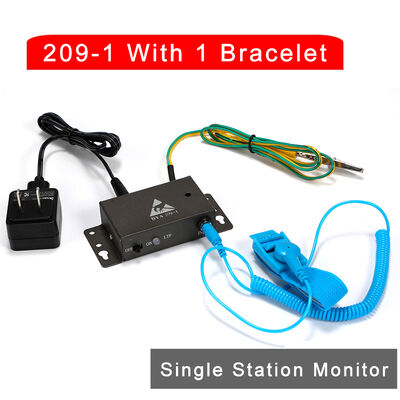

Máy kiểm tra vòng đeo tay chống tĩnh điện hai trạm 209-2 ESD, theo dõi trực tuyến

Trình kiểm tra dây đeo cổ tay trực tuyến

Mô tả:

Antistatic Double Station 209-1 là một máy kiểm tra tính liên tục dây đeo cổ tay điện tĩnh hai trạm công nghiệp.Nó được sử dụng để xác minh tính toàn vẹn và chức năng của hệ thống dây đeo cổ tay điện tĩnh của người vận hành trong thời gian thực.

Thiết kế chính và các tính năng chức năng

1Hệ thống thử nghiệm độc lập hai trạm
Hoạt động độc lập đồng bộ: Hai trạm làm việc hoàn toàn độc lập, cho phép hai nhà khai thác thử nghiệm đồng thời hoặc riêng biệt
Kiểm tra song song: Mỗi trạm làm việc có đèn chỉ số độc lập và mạch thử nghiệm
2Các chức năng thử nghiệm cốt lõi
Hệ thống chỉ định ba trạng thái:
Ánh sáng màu xanh lá cây: Giá trị kháng cự nằm trong phạm vi an toàn (khu vực tiêu chuẩn thường là 0,75MΩ-10MΩ)
Ánh sáng OPEN màu đỏ: Kháng kháng cao (> 10MΩ) hoặc lỗi mạch mở
Ánh sáng SHORT màu đỏ: kháng cự thấp (< 0,75MΩ) hoặc nguy cơ mạch ngắn
Điện thử nghiệm an toàn: Sử dụng thử nghiệm microcurrent dưới 250μA để đảm bảo an toàn hoạt động
3Các đặc điểm cấu trúc vật lý
Bảng thử kim loại: Mỗi trạm làm việc được trang bị một tấm thử thép không gỉ để tiếp xúc với bề mặt dẫn của dây đeo cổ tay
Cắm chuối làm đất: Cắm chuối tiêu chuẩn 4mm, kết nối dây nối dây đeo đeo tay
Khung công nghiệp: Thông thường được làm bằng kim loại hoặc nhựa kỹ thuật bền cao, được thiết kế để chịu được môi trường công nghiệp
Định dạng bảng: Mỗi trạm làm việc bao gồm:
Nút thử nghiệm (kiểm tra kích hoạt bằng tay)
Đèn chỉ số LED hai màu màu đỏ và xanh lá cây

Quá trình thử nghiệm

Giai đoạn chuẩn bị: Người vận hành đeo vòng đeo tay trên da
Giai đoạn kết nối: Chèn nút chuối của dây nối đất vào ổ cắm tương ứng của máy thử nghiệm
Giai đoạn tiếp xúc: Nhấn phần kim loại của dây đeo cổ tay bên dưới bảng thử nghiệm
Thử nghiệm kích hoạt: Nhấn nút thử nghiệm (hoặc thử nghiệm định kỳ tự động)
Xác minh hệ thống: Máy thử nghiệm phát hiện kháng vòng hoàn chỉnh
Phản hồi kết quả: Hiển thị trạng thái PASS / FAIL trong thời gian thực

Các kịch bản ứng dụng

Ngành sản xuất điện tử: Các trạm làm việc lắp ráp, thử nghiệm và bảo trì PCB
Ngành công nghiệp bán dẫn: khu vực đóng gói chip và thử nghiệm
Lắp ráp thiết bị y tế: sản xuất thiết bị điện tử chính xác
Điện tử hàng không và hàng không vũ trụ: lắp ráp các hệ thống điện tử đáng tin cậy cao
Môi trường phòng thí nghiệm: Khu vực nghiên cứu và phát triển cho các thiết bị nhạy cảm với ESD

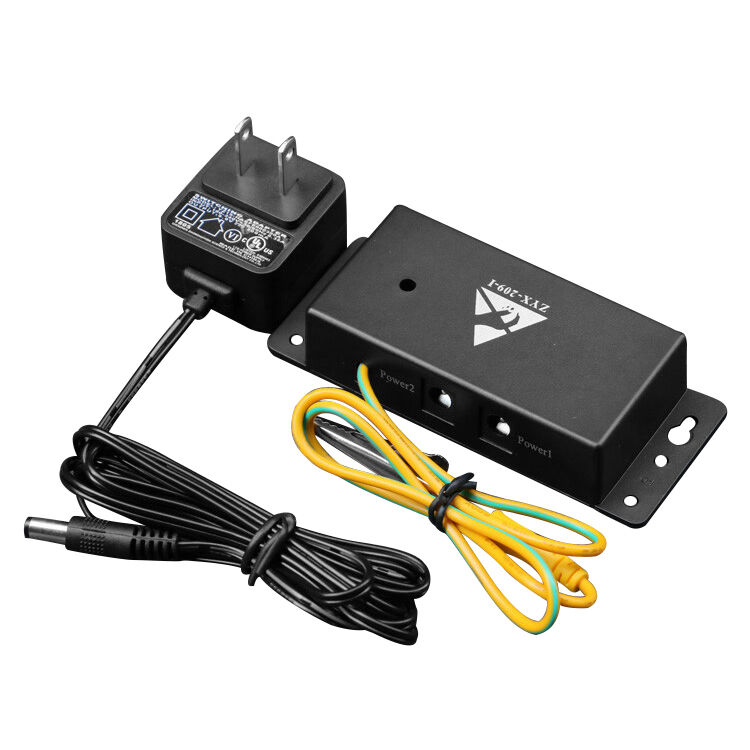

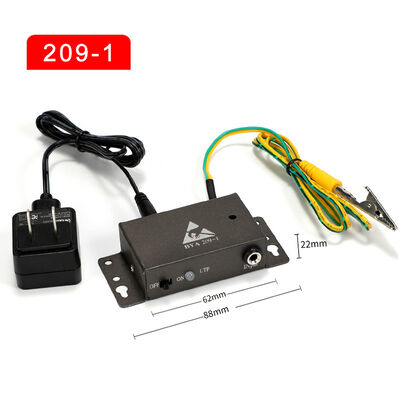

Nhiều hình ảnh hơn:
